產(chǎn)品介紹

ERM-EB090b 鈦（圓盤(pán)）標(biāo)準(zhǔn)品由直徑約6mm和高度1-2mm的鈦和添加雜質(zhì)（約250mg/芯片)組成。每瓶大約含有7克的薯片。

ERM-EB090b 鈦（圓盤(pán)）的主要目的是用于儀器的校準(zhǔn)和評(píng)估方法的性能，即，為了檢查分析結(jié)果/校準(zhǔn)的準(zhǔn)確性。

使用和微量金屬測(cè)定說(shuō)明：ERM-EB090b芯片可按“原樣”使用。注：一些ERMEB090b的芯片可能顯示出非常高的V和Al值（在2到8個(gè)質(zhì)量百分比之間）。在這些芯片上獲得的所有值都應(yīng)該被丟棄。

C、H、N和O的測(cè)定：必要時(shí)，應(yīng)使用冷卻的緩慢切割盤(pán)切割樣品，以避免加熱樣品。樣品在使用前需要進(jìn)行脫脂處理。這可以通過(guò)在1份濃縮HF+4份濃縮硝酸的混合物中浸泡5-10秒（直到可見(jiàn)反應(yīng)）來(lái)實(shí)現(xiàn)。然后用水沖洗三次，然后用丙酮和干燥。必須注意保持浸泡時(shí)間足夠短，以避免h-質(zhì)量分?jǐn)?shù)的增加。

或者，樣品也可以用丙酮脫脂。用丙酮沖洗樣品，然后風(fēng)干。非常小的H樣品攝入量(<100mg)，特別是與HNO3/HF蝕刻結(jié)合時(shí)，可能導(dǎo)致H值過(guò)高，因此對(duì)于H，建議樣品攝入量為150mg及以上。樣品攝入量大于150mg可能會(huì)導(dǎo)致N和o值過(guò)低。樣品清洗后應(yīng)用鑷子處理，以避免污染。

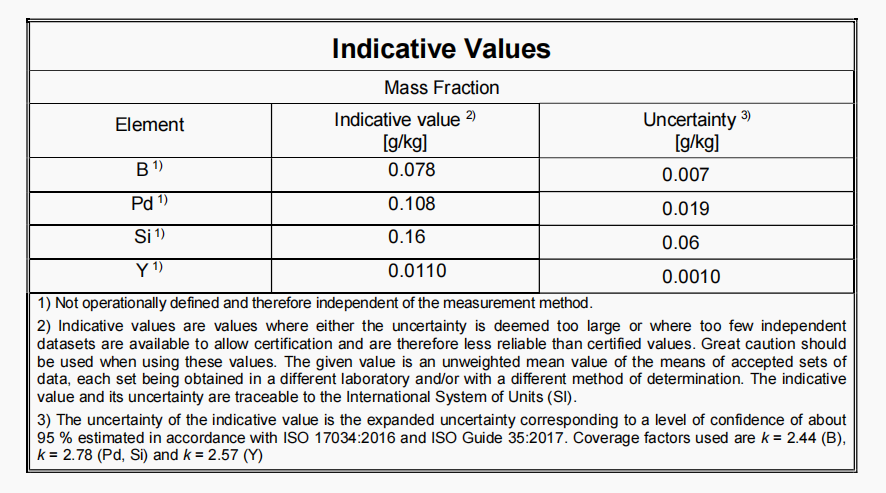

用作校準(zhǔn)劑：如果用于校準(zhǔn)，在估計(jì)測(cè)量不確定度時(shí)應(yīng)考慮到認(rèn)證值的不確定度。

儲(chǔ)存

ERM-EB090b 鈦（圓盤(pán)）標(biāo)準(zhǔn)品材料應(yīng)在黑暗中儲(chǔ)存在18±5°C
